Alcatuirea acoperisului cu sarpanta din lemn pe scaune. Rolul si modul de lucru al elementelor

Pentru acoperisul in varianta cu panta mare (cu pod) se poate adopta ca structura de rezistenta sarpanta din lemn pe scaune, indicata la cladiri cu pereti portanti din zidarie de caramida, sau BCA.

Sarpanta este ansamblul elementelor de rezistenta si de rigidizare a unui acoperis, avand ca rol sustinerea greutatii invelitorii si preluarea unor actiuni temporare de la acest nivel (zapada, vant, greutatea oamenilor), pe care le transmite la elementele de rezistenta ale cladirii (planseu, pereti etc.).

Elementele componente ale unui acoperis cu sarpanta sunt

• sipcile – suportul direct al invelitorilor autoportante (tigle, placi diverse);
• astereala – o podina de scanduri, cu sau fara interspatii de 12 cm, constituind suportul invelitorilor neportante (carton asfaltat, tabla etc.);
• capriorii – rigle de sectiune dreptunghiulara, orientate dupa linia de cea mai mare panta a versantilor, constituind suportul sipcilor sau a asterealei;
• pánele (pana-páne) – grinzi de sectiune dreptunghiulara sau circulara, dispuse orizontal – constituie suportul capriorilor; panele sunt rezemate direct pe elementele de rezistenta verticale ale acoperisului sau in nodurile fermelor; pana marginala (de streasina) se numeste si cosoroaba;
• popii – elemente de rezistenta verticale (sau cu inclinare redusa), avand sectiune dreptunghiulara (patrata) sau circulara, care transmit incarcarile de la pane la structura de rezistenta a cladirii (plansee, grinzi);
• clestii – elemente de rigidizare a sarpantei, prevazute atat in lung cat si transversal acoperisului; sunt alcatuiti din perechi de sipci, rigle, dulapi sau lemn semirotund, dispuse in pozitie orizontala;
• contrafisele – elemente de rigidizare inclinate, cu rol de contravantuire, prevazute atat in lungul acoperisului cat si transversal; pot avea sectiune dreptunghiulara sau circulara;
• talpile – elemente auxiliare scurte, din chituci de lemn bucati de grinzi ecarisate), prevazute sub popi, pentru marirea suprafetei de transmitere a incarcarilor la planseu; in unele cazuri, in loc de talpi scurte se pot folosi grinzi lungi, dispuse sub un sir de popi, formand cu capriorii un triunghi.

Alcatuirea sarpantei pe scaune

Denumirea acestui tip de sarpanta provine de la elementul tehnologic de baza – scaunul – cu care incepe executia (montajul) acoperisului si care constituie reazemele pentru capriori si celelalte elemente;

Scaunul este constituit din pana, popii aferenti in lungul panei si contrafisele de pe aceeasi directie

Reparatii acoperisuri – Constructie acoperisuri

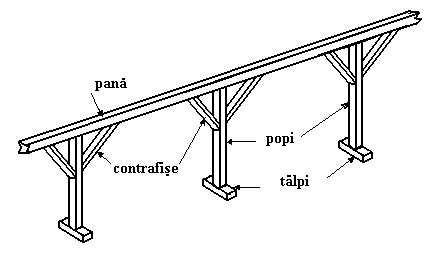

Alcatuirea unui scaun al sarpantei din lemn

AMPLASAREA SCAUNELOR IN CADRUL UNEI SARPANTE

Scaunele sunt in numar impar pe latimea tronsonului de acoperis (n = 3; 5; .) si au inaltimi descrescatoare de la creasta spre streasina: scaunul central are inaltimea cea mai mare, iar scaunele laterale au inaltimi mai mici, corespunzatoare pantei versantilor si inaltimii aticului.

Distanta dintre scaune se adopta functie de latimea tronsonului cladirii si de panta acoperisului, fiind cuprinsa intre 2,25m si 3,0 m.

Din punct de vedere al rezistentei, sarpantele pe scaune sunt alcatuite din:

• elemente de rezistenta principale, numite ferme, dispuse pe directia paralela cu latura mica a tronsonului, la distante de 3.5 m una de alta (in lungul cladirii sau a tronsonului);
• elemente de rezistenta secundare intermediare, constituite din perechi de capriori (cate unul pe fiecare versant), la intervale de 70.90 cm in lungul cladirii;
• elemente de rezistenta auxiliare (sipci, astereala), pentru sustinerea invelitorii si a incarcarilor aferente;
• elemente de rigidizare – clesti si contrafise, dupa ambele directii.

Fermele acoperisului sunt alcatuite din:

una sau mai multe elemente verticale de rezistenta numite popi, in numar impar (n =1; 3; 5; . pe un sir transversal), constituind reazeme (suport) pentru pane; popii au la baza talpi pentru transmiterea incarcarilor;

• cate o pereche de capriori (de o parte si de cealalta a crestei), solidarizati intre ei la o cota intermediara cu elementele orizontale duble – numite clesti – prevazuti in sens transversal acoperisului, de o parte si de alta a celor doi capriori si a popilor aferenti si
• contrafise, elemente inclinate la 45°, pe directia transversala.

FERMA LA UN ACOPERIS CU SARPANTA PE SCAUNE DIN LEMN

Elemente constructive privind sarpanta pe scaune

a – Invelitori uzuale – tipuri si dimensiuni

• tigle solzi: 35,0 x 17 x 1 cm;
• tigle trase: 39,0 x 22 x 1 cm;
• tigle presate (profilate): 40,5 x 24 x 1 cm;
• 4 – tabla zincata: 0,55 mm; 0,5 mm; rar 1 mm.

b – Panta acoperisului – se adopta aceeasi pentru toti versantii si este functie de natura invelitorii (gradul de etanseitate la apa a acesteia).

Se urmareste indepartarea cat mai rapida a apei de pe acoperis, pentru a preveni sau a se diminua infiltrarea prin invelitoare, deci panta se adopta cu atat mai mare cu cat etanseitatea la apa a invelitorii este mai redusa.

Elemente geometrice (sectiuni, dimensiuni, distante)

ELEMENTE GEOMETRICE DE BAZA LA SARPANTA PE SCAUNE

a – Sipcile

– Sectiuni uzuale: 2,4×3,8cm; 2,4×4,8cm; 2,8×4,8cm; 2,8×5,6cm; 3,3×3,6cm; 3,8×5,8cm; 5,8×5,8cm; 5,8×7,6cm

– Distanta dintre sipci (d_s) pe versantul acoperisului se adopta:

1. tigle solzi cu dispunere simpla: 14,0 cm;
2. tigle solzi cu dispunere dubla: 17,0 cm;
3. tigle profilate presate, 2 straturi: 17,5 cm;
4. tigle profilate trase, in 2 straturi: 16,5 cm.

b – Astereala (podina de scanduri)

– grosimi: 2,2cm (rar); 2,4cm; 2,8cm; 3,8cm; 4,8 cm cu sau fara interspatii de 12 cm.

c – Capriorii (elemente de rezistenta inclinate)

– sectiuni: 7,5x10cm; 7,5x12cm; 10x12cm; 10x15cm; 12x12cm; 12x15cm; 12×19; 15×15; 15x17cm; 15×19; 19×19 cm distante dintre capriori (d_c): 7090 cm.

d – Panele (elemente de rezistenta orizontale)

– sectiuni: 10x15cm; 12x12cm; 12x15cm; 15x15cm; 15x17cm; 15x19cm; 17x19cm; 19x25cm;

– distante (pe versantul acoperisului): (d_p) 4,0 m.

e – Popii (elemente de rezistenta verticale)

– sectiuni: – circulare cu diametre F 10cm; F 12cm; F 14cm, sau

– dreptunghiulare cu 12x12cm; 12×15 cm; 15×15 cm.

– distante: – transversal: 2,25.3,0 m;

– longitudinal: 3.5 m (rar 6 m).

f – Contrafisele (elemente de solidarizare inclinate)

– sectiuni: 10x12cm; 10x15cm; 12x15cm sau F 10 cm; F F 14 cm; inclinarea contrafiselor: 45 °

– lungimi: l_cf = 1,41. (70.100) cm.

g – Clestii (elemente de solidarizare orizontale)

– cate 2 bucati: 7,5x12cm; 7,5x15cm; 7,5x10cm; 2,8x15cm, (perechi) sau sectiuni semirotunde F 10/2.14/2 cm;

h – Talpile scurte (sub popi)

– sectiuni: 12x15cm; 15x15cm; 15x19cm; 15x25cm;

– lungimi: l_t = 50.60 cm.

Deoarece incarcarile aferente acoperisurilor cladirilor de locuit de dimensiuni moderate, de tipul vilelor, sunt relativ reduse, se recomanda adoptarea unor elemente componente de sectiuni mai mici, respectiv din prima parte a sirurilor de valori recomandate la fiecare categorie,

Pentru elementele de rezistenta, sectiunile astfel adoptate se verifica prin calcul, rezultand sectiuni finale care pot fi diferite de cele alese initial.
